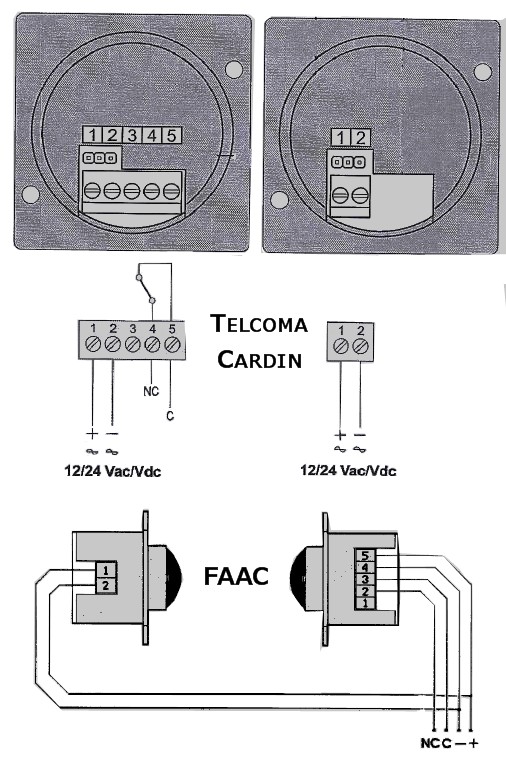

Comparazione schematica del cablaggio tra la fotocellula Telcoma/Cardin ilbsincro e la obsoleta FAAC Fotoswitch.
Schema di compatibilità tra l’obsoleta fotocellula FAAC Fotoswitch e la Telcoma/Cardin ILBSINCRO.
Fotocellula FAAC trasmettitore (TX) cablaggio: 1 (-) e 2 (+) = alimentazione 24 Volt
Fotocellula FAAC ricevitore (RX) cablaggio: 5 (+) e 4 (-) = alimentazione 24 Volt – Contatto fotocellula 3(C) e 2(NC)
———————————————————————————————————————————-
Fotocellula Telcoma/Cardin trasmettitore (TX) cablaggio: 1 (+) e 2 (-) = alimentazione 24 Volt
Fotocellula Telcoma/Cardin ricevitore (RX) cablaggio: 1 (+) e 2 (-) = alimentazione 24 Volt – Contatto fotocellula 4 (NC) e 5 (C)
Per la compatibilità con la fotocellula TAU P900FOTI il cablaggio è lo stesso dello schema, ed è compatibile al 100% con la Telcoma/Cardin ILBSINCRO.

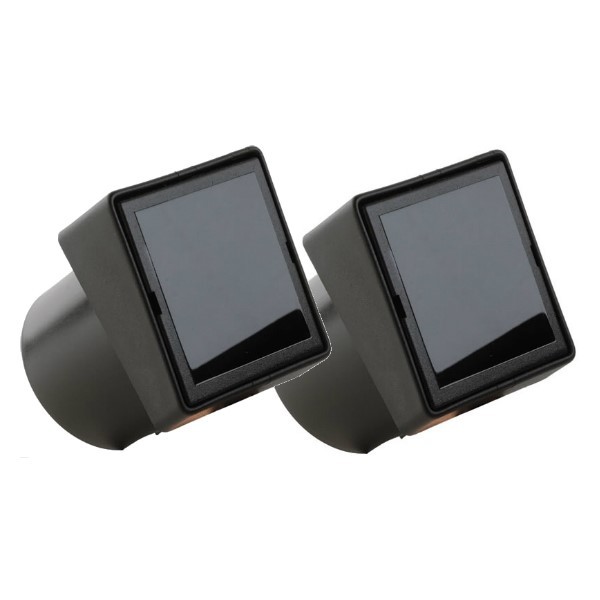

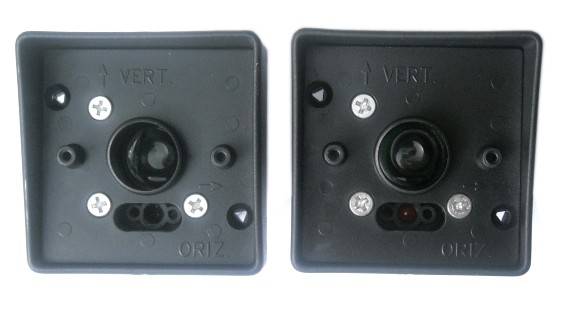

Fotocellula CARDIN Telcoma modello ILB Sincro versione da incassare tramite un foto del diametro di 60mm.
Possono essere alimentate da una tensione di 12 o 24 volt Ac/dc.

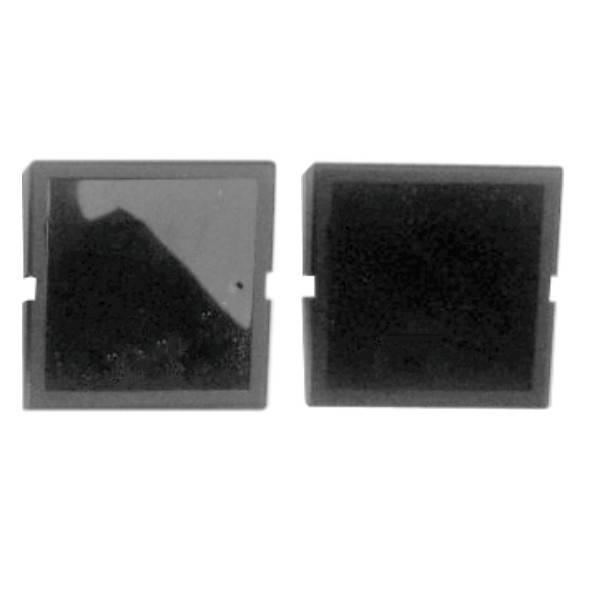

Mascherina di protezione e filtro solare, fissaggio ad incastro.
Grado di protezione: IP44.
Temperatura di funzionamento: -20/+55 C°
Dimensioni 3D:

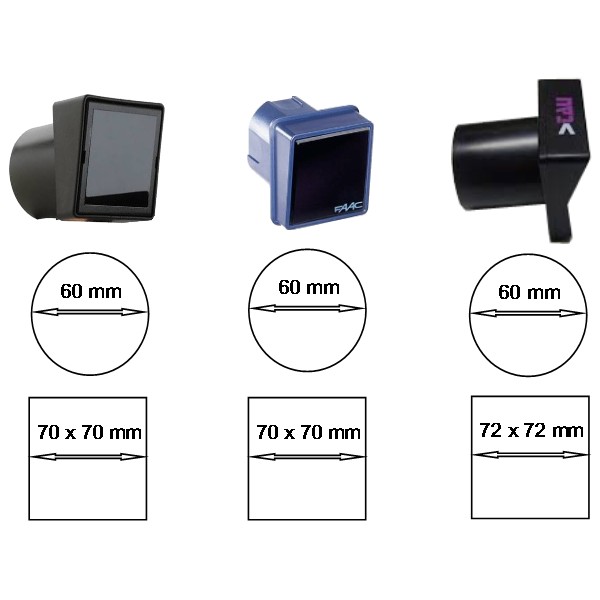

Frontalino quadro 70 x70 mm
Frontale + cilindro dimensione totale 78 mm
Diametro scatola tonda porta fotocellula 60mm (per incassarlo in una struttura vuota, il foro deve essere da 60 mm)
Profondità del contenitore tondo 50 mm (sporgenza del tubo sul retro del contenitore).
Per incassarle in un pilatrino in metallo o una colonnina commerciale è necessario che ll foro abbia un diametro da 60 mm.
La confezione contiene: Modulo RX e TX, contenitore da esterno per l’incasso in plastica nera e frontalino di chiusura, manuale per l’installazione e viteria per l’assemblaggio.
Note aggiuntive su compatibilita con altre marche.
La fotocellula Telcoma ILB sincro è adattabile come supporto meccanico ed è compatibie elettricamente con i seguenti modelli: fotocellule Tau p-900 foti, fotocellula Faac fotoswitch oltre ad essere, comunque, utilizzabili, su ogni altro impianto esistente di qualunque altra marca (ad esclusione dei sistemi che utilizzano la comunicazione a due fili BUS).
Consumo a 24V: RX 40 mA – TX 50mA
