Fotocellula Nologo D60-Z1 12/24 Volt da incasso

Fotocellula Nologo D60-Z1 12/24 Volt da incasso

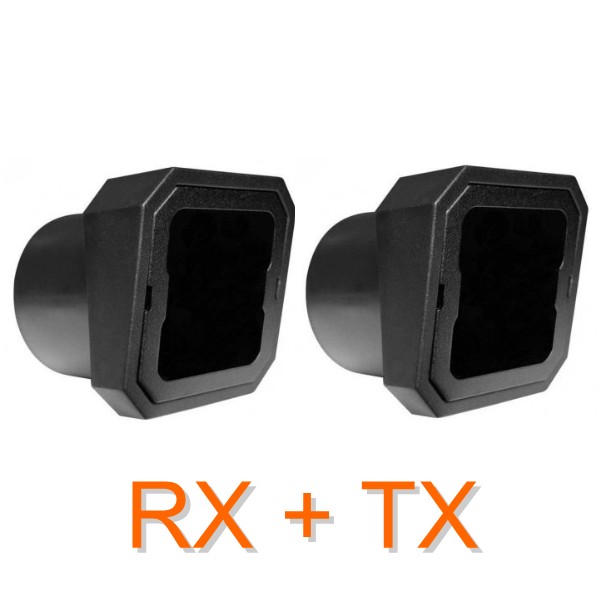

Coppia di fotocellule digitali TX+RX infrarosso, Fotocellula Nologo D60-Z1 versione da incasso diametro foro 52 mm, dotate di mascherina filtro luce solare.

Le fotocellule possono essere alimentate da 12 o 24 volt ac/dc. Il fascio di luce infrarossa è sincronizzato per permettere a più fotocellule di essere posizionate vicino all’altra senza che il fascio infrarosso di queste  interferiscano tra loro. Le fotocellule TX e RX hanno tre viti per la centratura dell’asse verticale e orrizontale.

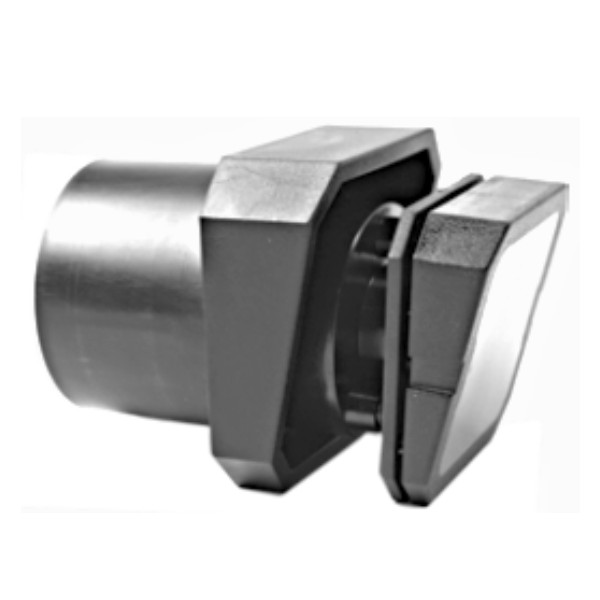

Lo schermo di protezione che si incastra nel contenitore IR6000ISTSOP (non ci sono viti) chiude la fotocellula e la proteggere dalla polvere e dalla pioggia, ma fa anche da filtro solare non permettendo falsi segnali luminosi che potrebbero disturbare il normale funzionamento della fotocellula zoom-Z1idd.

Una caratteristica unica del progetto Nologo Zoom-Z1iDD e la tecnologia digitale per la centratura della fotocellula. Attraverso l’utilizzo di un led rosso che si trova all’interno del ricevitore, e il suo modo di lampeggiare (ricorda tanto il codice Morse), vi indicherà lo stato di centratura della fotocellula se è una centratura buona o cattiva. Questa soluzione permette di capire quando la fotocellula è allineata ed efficiente.

Vademecum per interpretare il comportamento dei led.

Ricevitore: led rosso che si vede nella zona centrale, se acceso a luce fissa, indica che la fotocellula ricevente (RX) ha trovato l’allineamento con il trasmettitore (TX) se il led rosso è spento significa che non c’è allineamento.

Ricevitore: led rosso che si vede in basso lampeggia sempre.
Osservate ora il lampeggio: se vedete 1 lampeggio e una pausa significa che l’allineamento è pessimo, se vedete 2 lampeggi e una pausa significa che l’allineamento è da migliorare ma può comunque funzionare, se vedete 3 lampeggi e una pausa significa che l’allineamento è buono, se vedete 4 lampeggi e una pausa significa che l’allineamento è ottimale.

Trasmettitore: all’interno di questo c’è un solo led rosso, se questo lampeggia regolare, significa che il settaggio degli switch per il sincronismo è corretto, se il lampeggio e anomalo e avete installato più fotocellule sincronizzate, rivedere il settaggio degli switch indicato sul manuale fornito con le fotocellule.

La portata della fotocellula Nologo Zoom Z1iDD è di 20 mt.
Le scatole contengono le due strutture della fotocellula (Trasmettitore e ricevitore) oltre alle viti per l’assemblaggio e il manuale.
